电机转子压入机 电机转子轴压装机

模型说明：

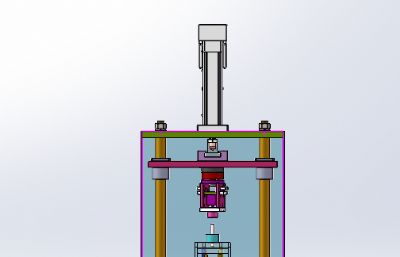

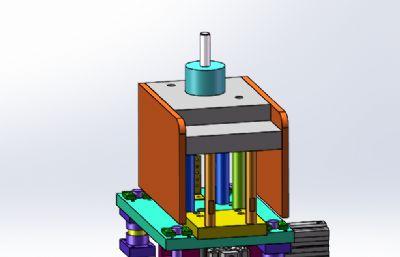

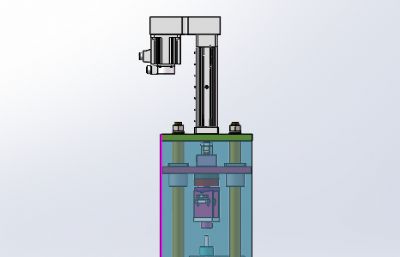

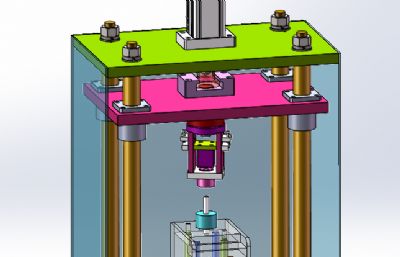

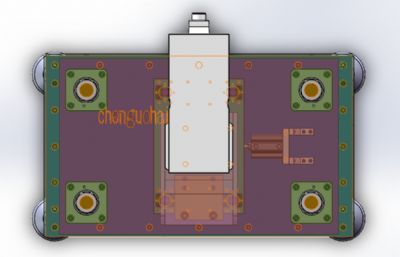

设计思路：用于压装电机的转子，人工操作把电机外壳固定在工装上（工装可以更换，可以满足多个电机型号）定好位置，把转子放入电机外壳中，利用转子定位工装固定好转子，利用伺服电缸把转子压入到位。 电机转子压入机结构介绍：主体架子铝型材组装、电机外壳定位工装、转子定位工装、伺服电缸和电气配件构成。 工作原理：当人工把电机外壳放到设备工装固定好后，电机转子放入外壳中，定好位置后，人工确认产品放到位置后，双手按下气动开关，伺服电缸按照设置好的位移动作，把转子压入壳体内，完成动作。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款电机转子压入机。
