电机密封圈安装除尘一体机

模型说明：

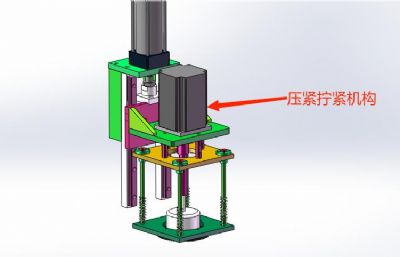

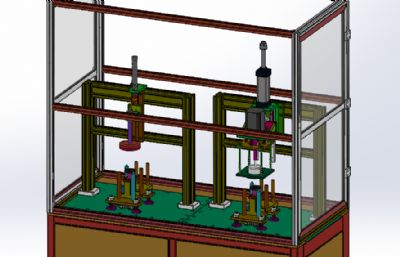

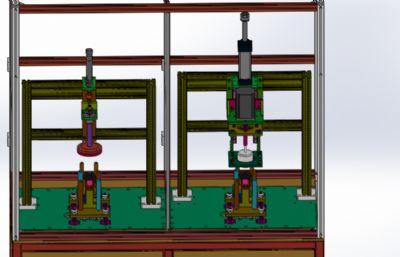

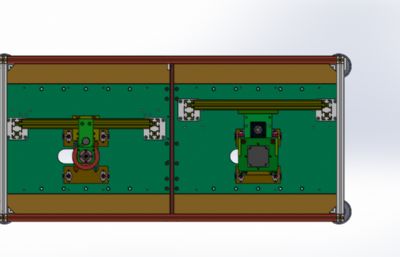

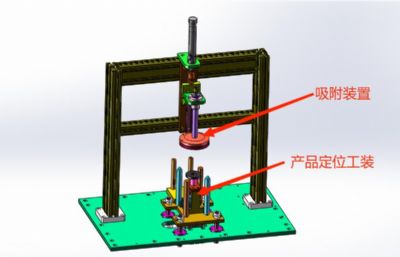

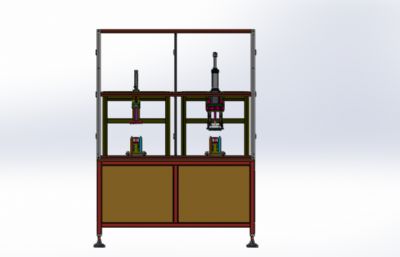

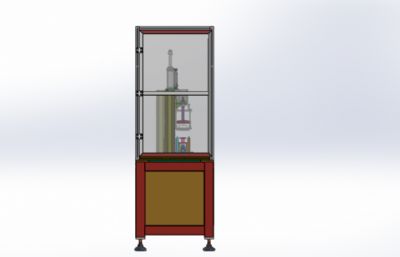

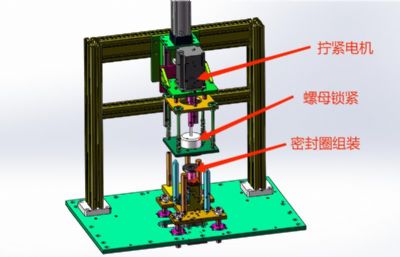

设计思路：用于组装电机的密封圈，首先需要对配件进行除尘处理，需要有两个工位，除尘工位和密封圈压装工位。人工把配件固定在除尘工装上，利用真空吸附除尘，然后在另外一个工位上压装密封圈并且拧紧固定。 电机密封圈安装除尘一体机结构介绍：主体架子铝型材组装、除尘工位、密封圈压装、拧紧固定结构和电气配件构成。 工作原理：当人工把产品放到设备工装固定好后，按下启动开关，除尘工位气缸下压，并且启动吸附装置，完成除尘工作；然后人工把产品放入另外一个组装工位，定好位置后，人工确认产品放到位置后，双手按下气动开关，压装工位把密封圈压紧，并且把固定件拧紧，完成动作。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款电机密封圈安装除尘一体。
