自动上料螺栓拧紧设备

模型说明：

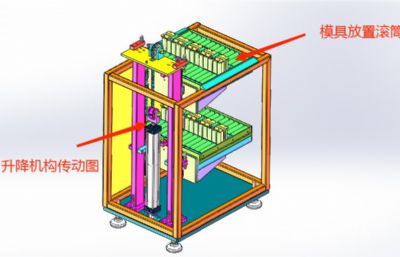

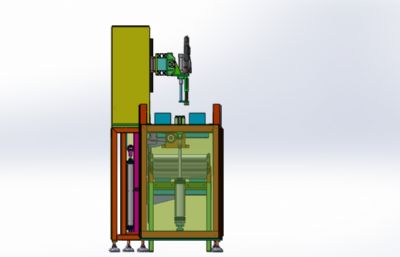

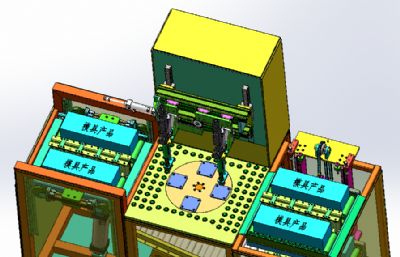

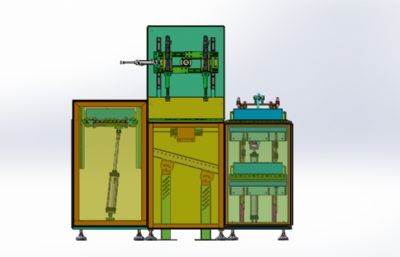

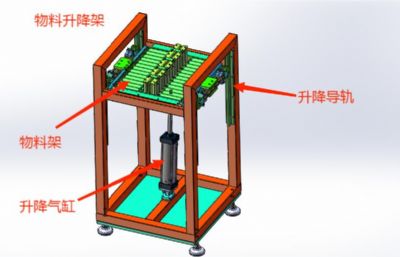

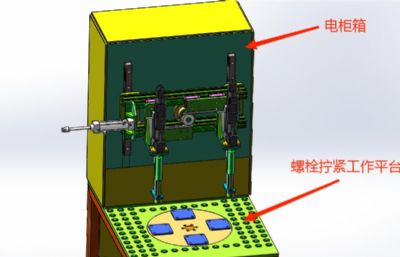

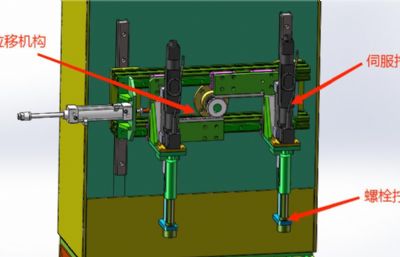

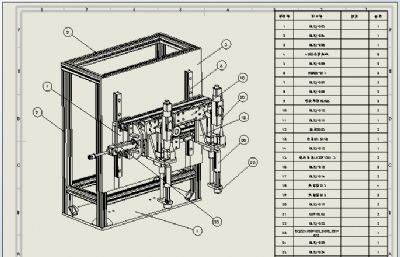

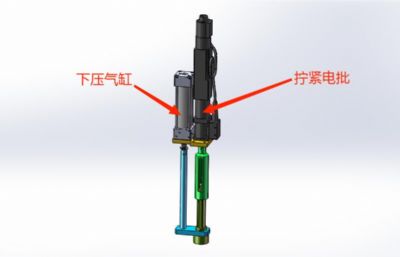

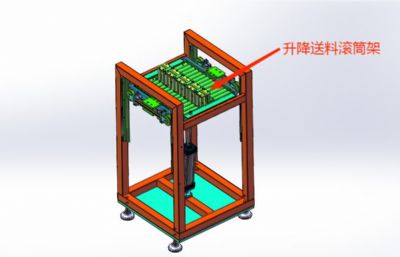

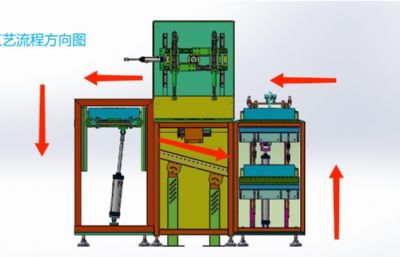

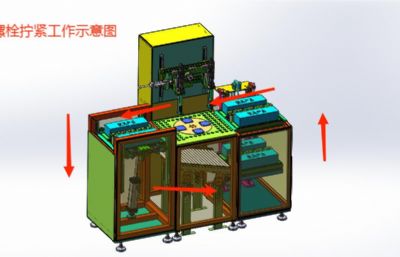

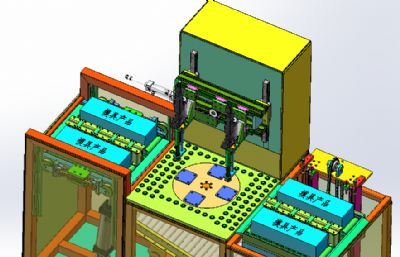

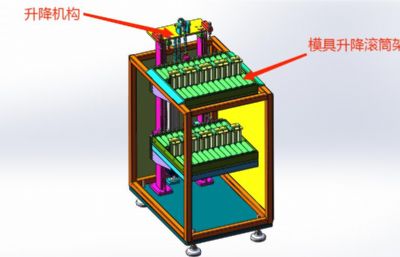

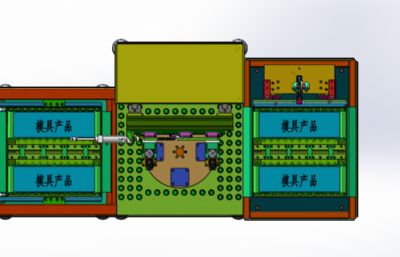

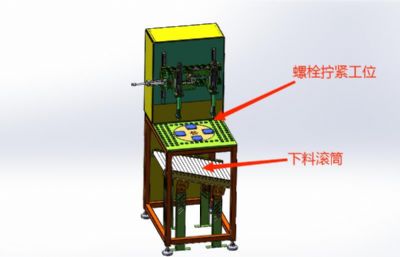

设计思路：用于产品螺栓拧紧，产品是由滚筒输送线送料，送至右边的升降滚筒架，人工把产品放到中间自动锁螺栓工位，螺栓拧紧工位是由两把对称的拧紧电批，分别对称锁紧螺栓。当螺栓全部锁紧后，人工把产品推到左边的滚筒架，右边滚筒架可以自动下降，通过中间的斜导向滚筒回到右边的滚筒线，输送至下一个工位。 自动锁紧螺母机结构介绍：由螺栓拧紧机构、左右两边的滚筒架、导向输送架、升降机构和电气配件构成。 工作原理：产品通过右边的滚筒线送过来后，人工把产品放到中间螺栓拧紧工位，按照产品工装把产品定位好后，人工先把螺栓放入对应孔位，按下启动开关，拧紧电批运动机构开始工作，按照顺序把螺栓拧紧。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款自动螺栓拧紧机。
