燃油泵滤网引射泵压装机

模型说明：

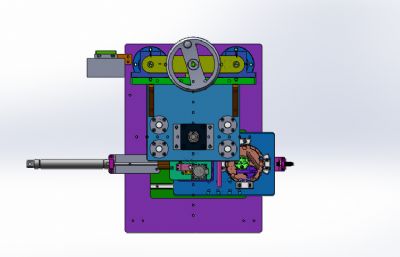

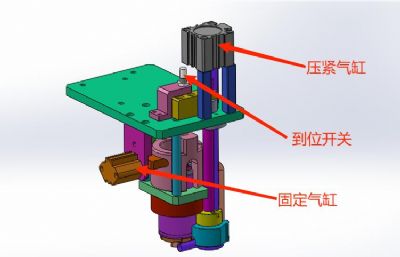

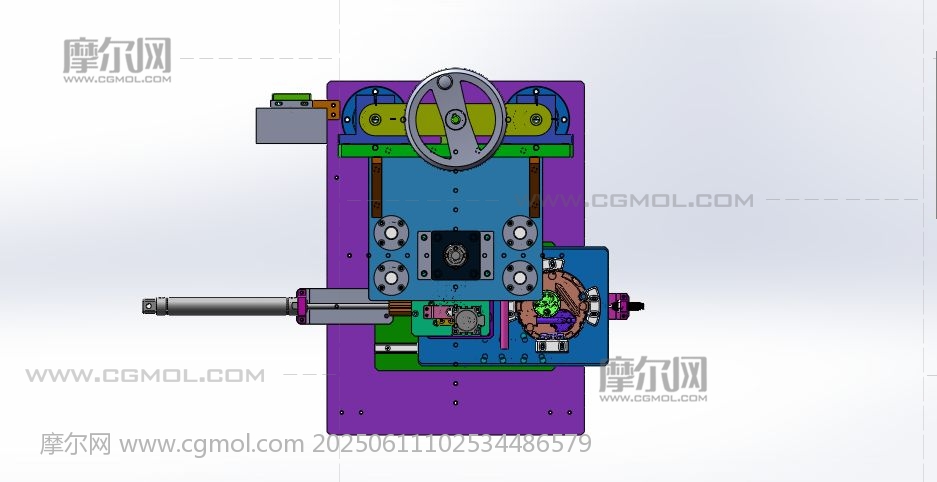

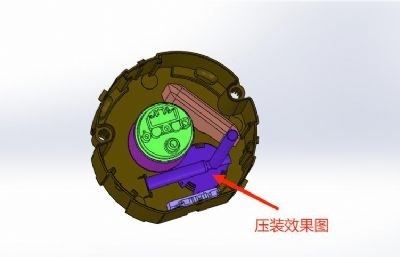

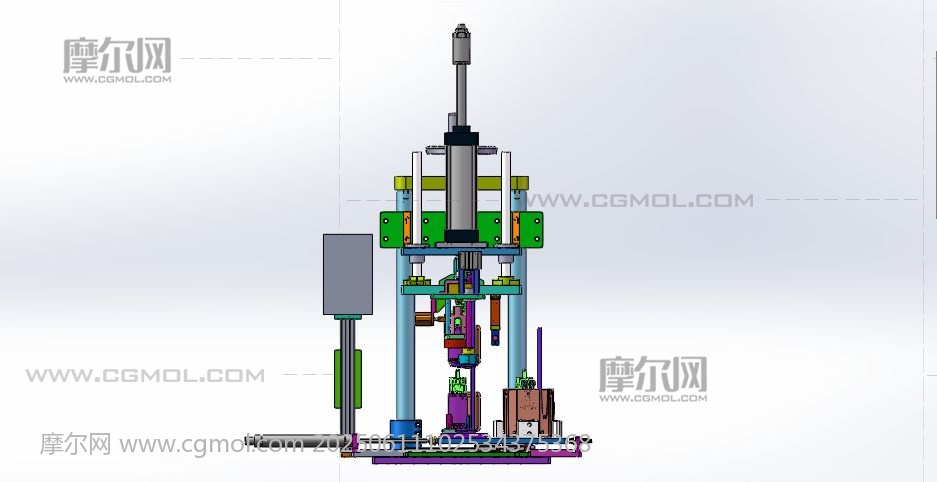

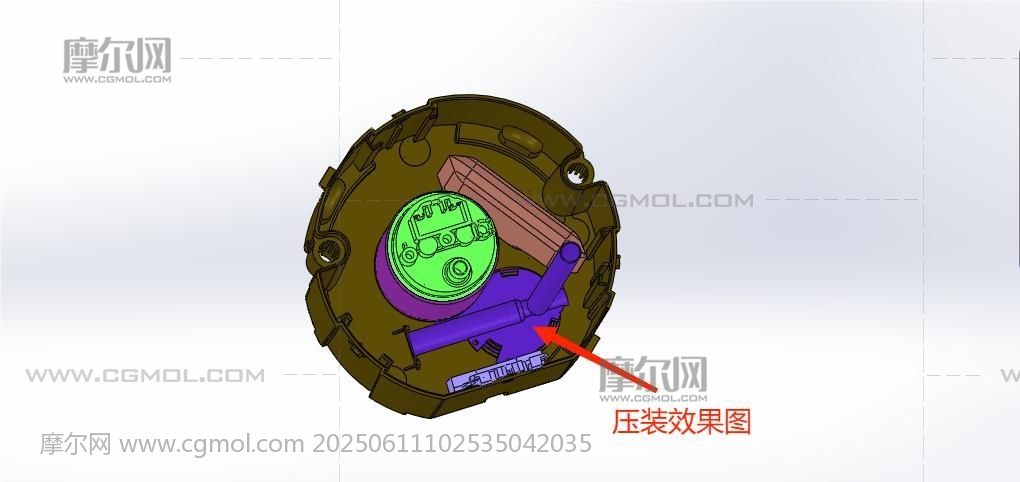

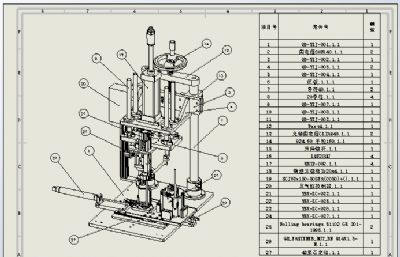

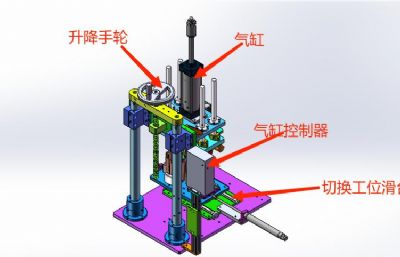

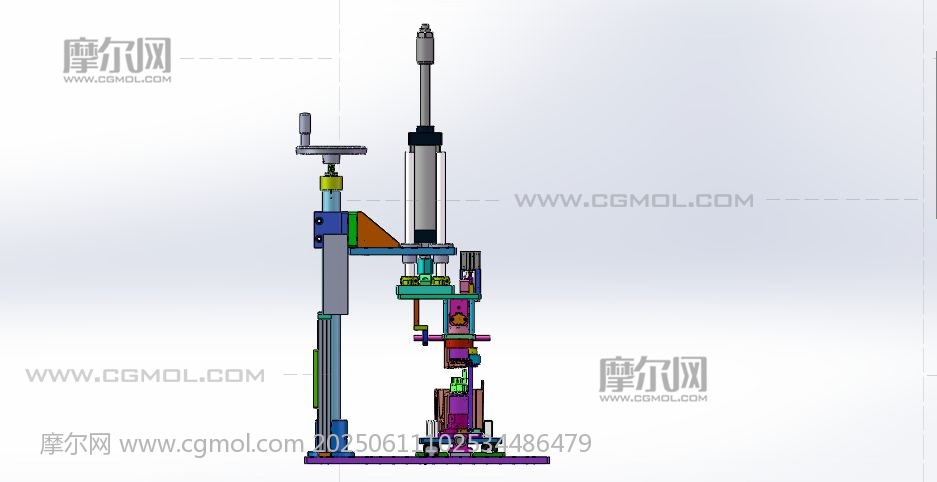

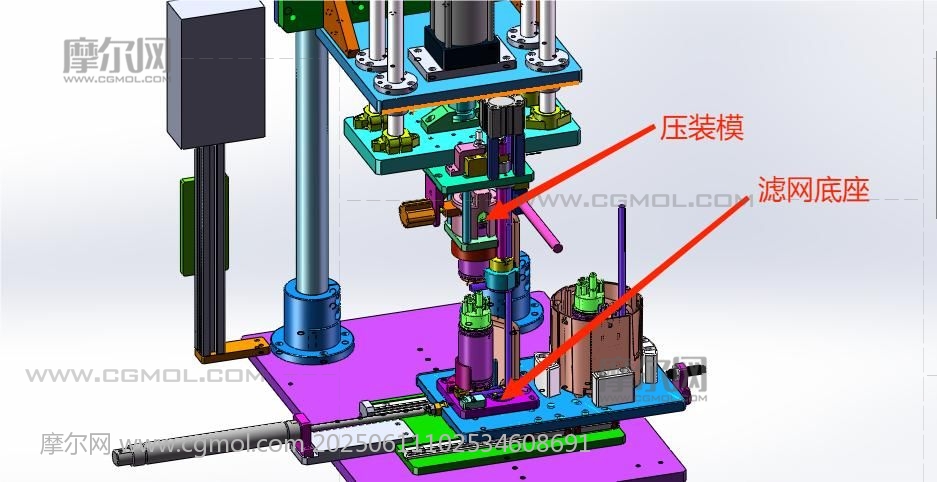

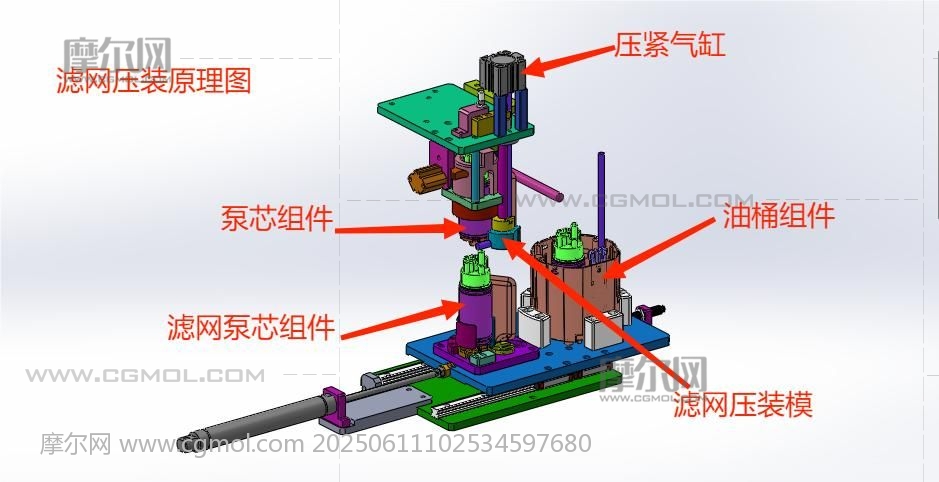

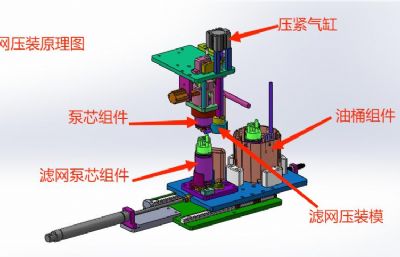

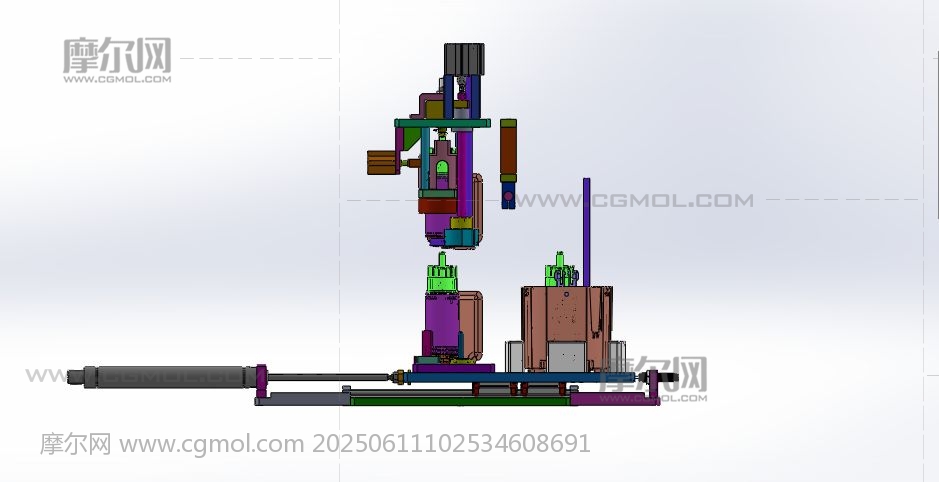

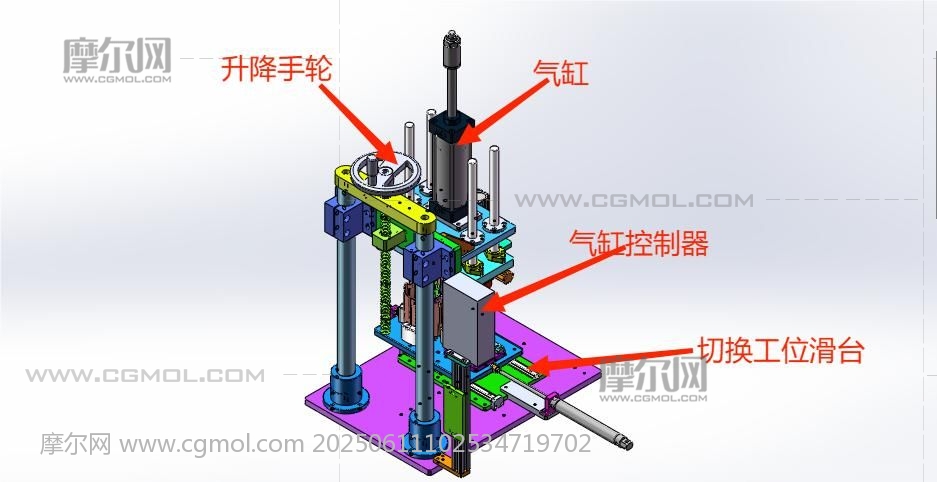

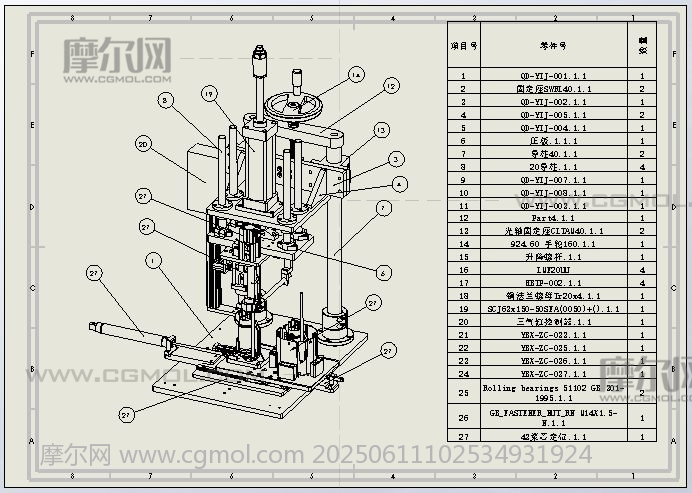

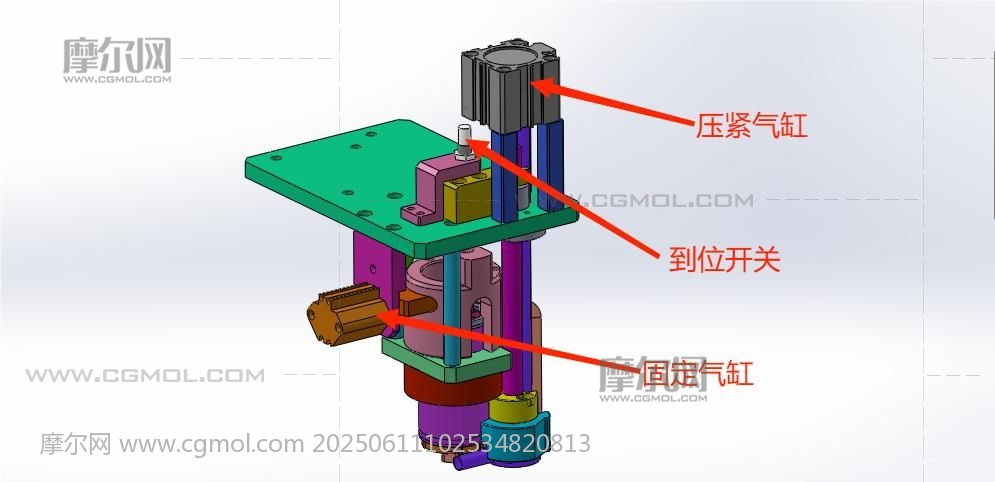

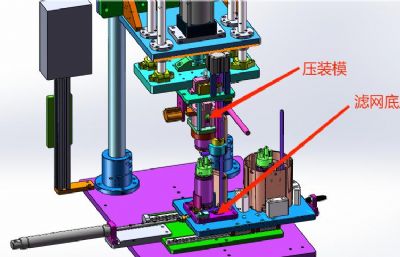

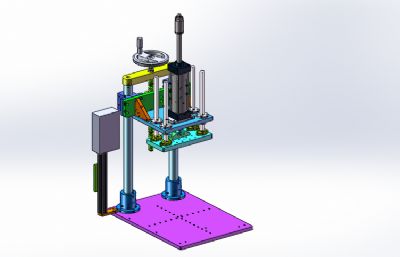

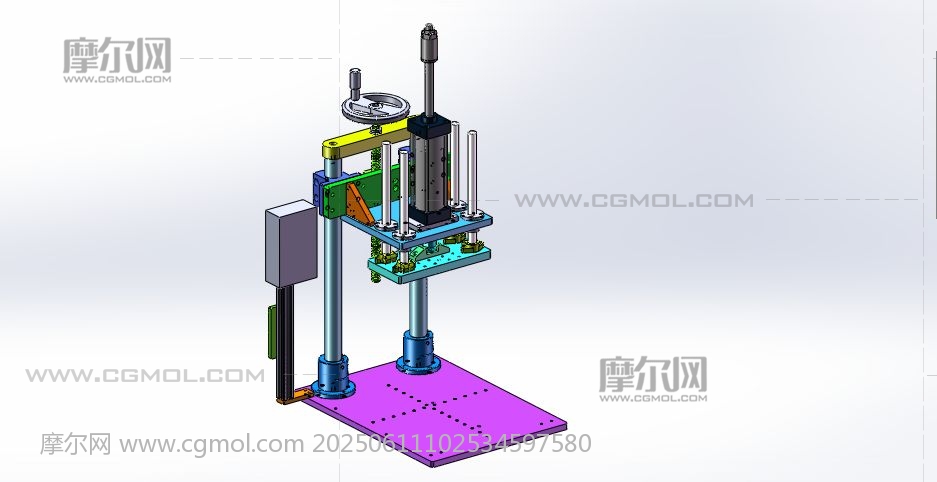

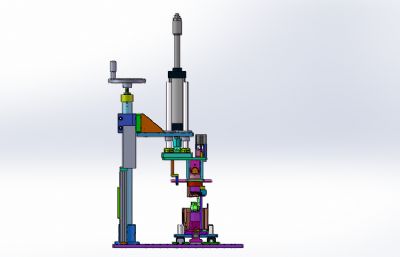

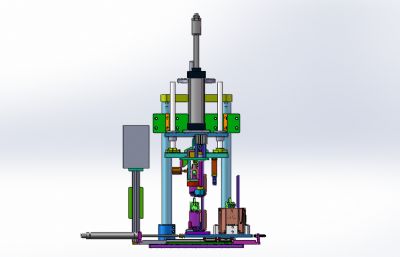

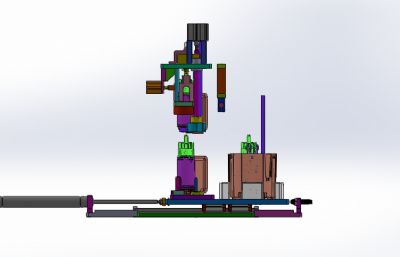

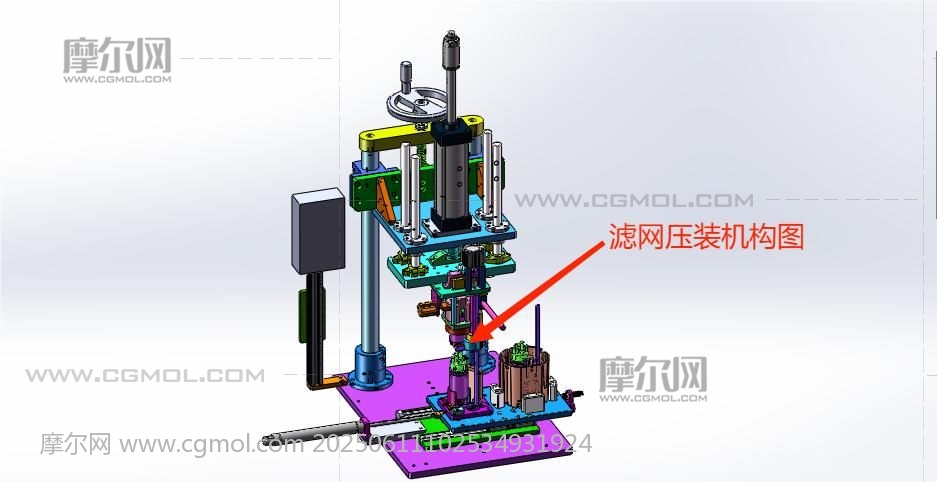

双工位燃油泵过滤网引射泵压装一体机 设计思路：人工先把滤网组件和引射泵安装到一起，然后把泵芯和滤网组件压装到一起，最后把泵芯滤网引射泵总成压装到油桶里面，这一道工序需要把滤网、引射泵、泵芯和油桶组装到一起。设备一共是由两个工位和一个压装机构组成的，第一个工位是滤网——泵芯压装工位，第二个工位是引射泵——油桶压装工位，压装机构是负责压装泵芯滤网和压装引射泵油桶，两个工位可以自动切换。 双工位燃油泵过滤网引射泵压装一体机结构介绍：设备防护罩、滤网——泵芯压装工位、引射泵——油桶压装工位、滤网压装机构、引射泵压装机构、工位切换滑台模组和电气配件构成，各组件结构具体构造如下： 1，滤网——泵芯压装工位：由滤网定位治具和泵芯定位工装组成； 2，引射泵——油桶压装工位：由油桶定位治具和定位调整块组成； 3，滤网压装机构：由压装机构和泵芯压装模组成； 4，引射泵压装机构：压装机构和引射泵压装模组成。 程序控制系统：设备有4个气缸动作，使用气缸智能控制器可以实现设备的正常运作。 工作原理：人工把滤网和引射泵组件放入到第一个工位，固定好滤网，然后把泵芯放入到泵芯定位底座，确认放置无误后，把油桶放入第二个工位，确认放置无误后，双手按下启动开关，第一步，泵芯滤网压装机构下压，把泵芯与滤网压装到一起；第二步，抓起泵芯总成，切换到第二个工位，第三步，压装机构下压到位，第四步，引射泵压装机构下压，引射泵压装到位，完成组装。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款双工位燃油泵过滤网引射泵压装一体机。
