新能源汽车水泵橡胶环支架安装机

模型说明：

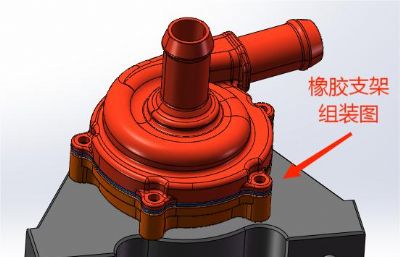

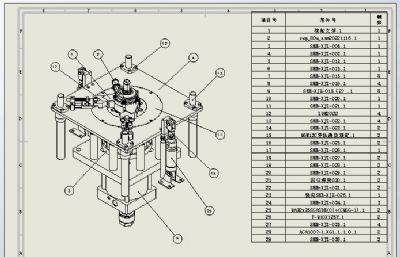

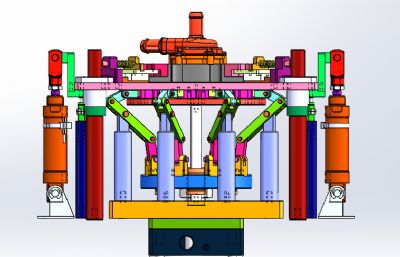

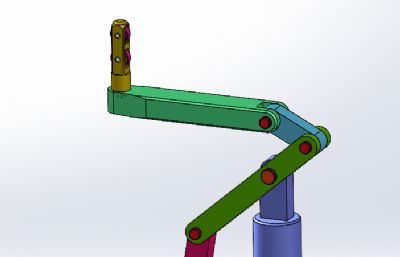

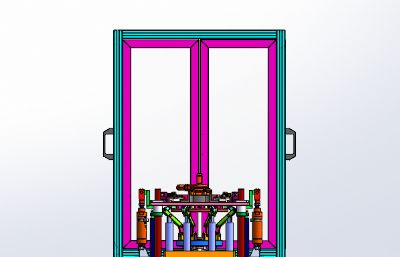

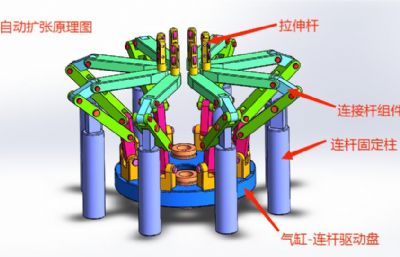

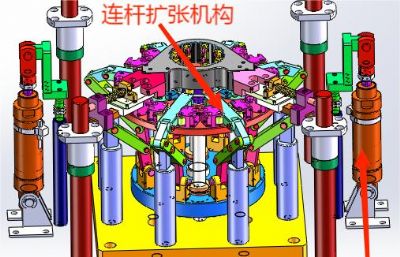

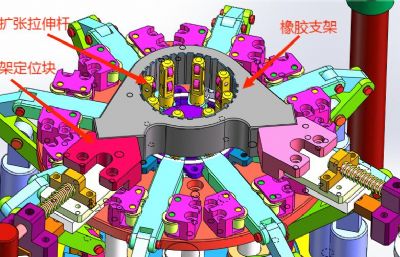

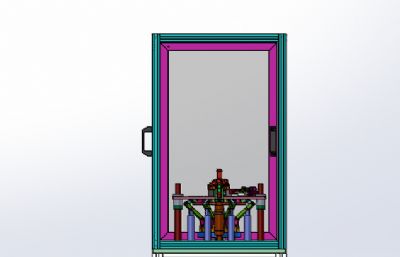

新能源汽车水泵橡胶环支架安装机 设计思路：水泵支架组装机，当完成水泵的组装和性能检测后，需要安装水泵支架，水泵支架为橡胶材质，支架形状为整体环形状态，根据水泵的外形，采用了拉伸扩张的方式把橡胶支架扩大，然后把水泵放入橡胶环中。拉伸的结构设计是由八组连杆机构和气缸伸缩，八组连杆机构围绕支架中心圆周均匀分布，扩张橡胶环放入产品后，扩口机构开始缩回，由于扩口支架需要与产品脱离，需要在两侧设计顶升机构实现自动退料。 新能源汽车水泵橡胶环支架安装机结构介绍：设备防护罩、水泵定位工装、支架固定工装、橡胶支架自动扩张机构、自动顶升出料机构和电气配件构成。 工作原理：确认水泵产品完成组装检测后，人工把水泵橡胶固定支架放入设备定位工装上，确认产品放置无误后，按下启动开关，扩张机构下面气缸收缩，驱动与圆盘连接的八组连个扩张机构，从而扩张杆把橡胶环扩大，然后人工放入水泵产品，再次按下开关，气缸伸出，扩张机构开始收拢，同时两侧顶升气缸往上顶出，实现扩张支架与橡胶支架分离，完成水泵产品的组装。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款新能源汽车水泵橡胶环支架安装机。
