压力阀嘴自动拉拔器

模型说明：

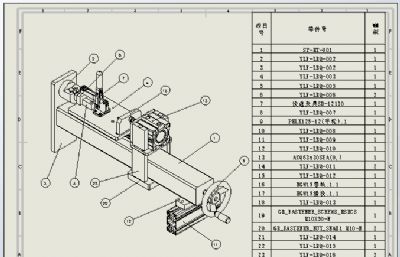

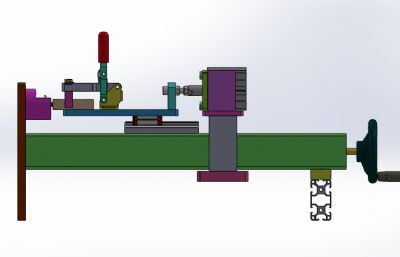

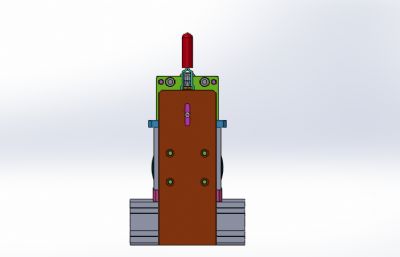

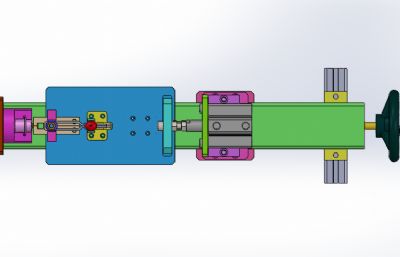

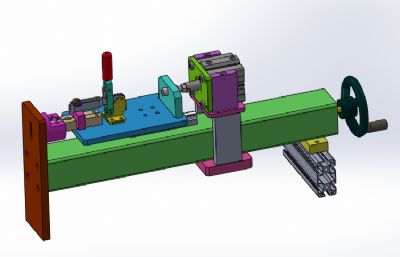

压力阀嘴自动拉拔器 设计思路：用于拆除不良品压力阀嘴，把压力阀放在定位模具里，以压力阀外壳法兰边作为受力固定面，阀嘴伸出一部分，安装扣拉夹具，夹具连接气缸和手轮丝杆传动模组，可以采用自动和手动两种模式拉出阀嘴。 压力阀嘴拉拔器结构介绍：机身底座支架、压力阀定位工装、阀嘴扣拉夹具、气动传动模组、手轮丝杆模组和电气配件构成。 工作原理：人工把不良品压力阀放入到设备定位工装上，确认产品放置无误后，手动操作扣拉夹具，扣紧阀嘴，操作手动换向阀，气动开始拉回动作，拉出阀嘴；或者人工也可以手动操作手轮，也可以实现拉出阀嘴。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款压力阀嘴自动拉拔器。
