压力阀压装机

模型说明：

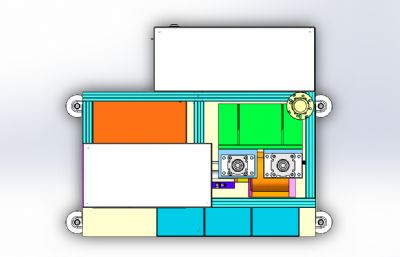

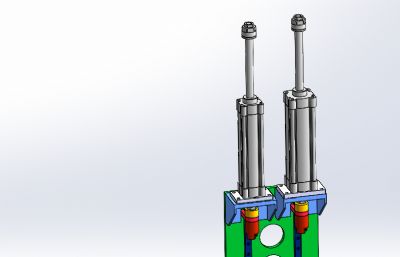

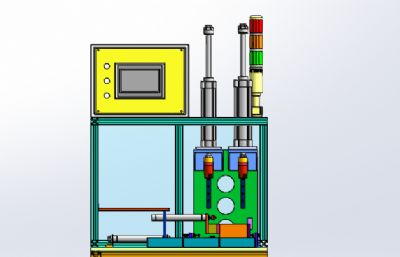

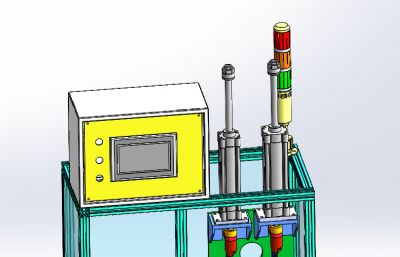

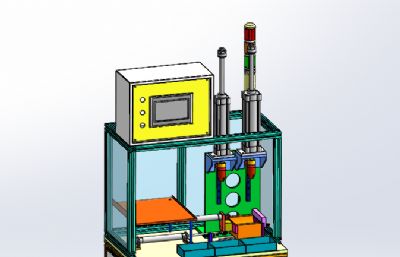

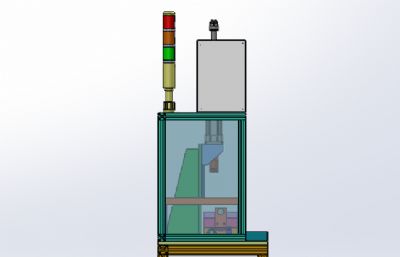

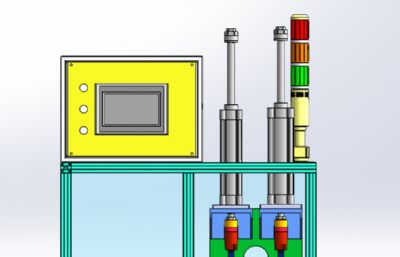

压力阀压装机 设计思路：用于把压力阀组件压装到滤清器安装位置，需要安装压力阀、密封圈和固定卡扣，需要两个步骤压紧，有两个压紧工位，压力阀固定在压头上，压头滤清器壳体固定在底座下面，下面底座需要切换工位，用气缸实现切换工位，设备安装有压力阀组件放置区域、密封圈和卡扣等物料放置区。 压力阀压装机结构介绍：设备防护罩、压力阀压装机构、压力阀卡扣压装机构、滤清器固定工装、工位切换运动模组、气压表和电气配件构成。 工作原理：人工把滤清器放置在定位工装上，压力阀固定在压头上，放好密封圈，卡扣固定在另外一个压装工位上，确认产品放置无误后，双手按下气动开关，压装工位1下压，把压力阀压装到滤清器壳体上，然后切换至工位2，继续压装固定卡扣，完成压装后，把产品取出。 图纸为solidworks 设计，一款压力阀压装机。
