气密性检测设备

模型说明：

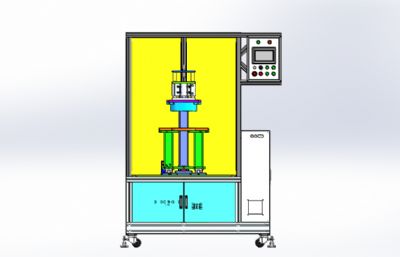

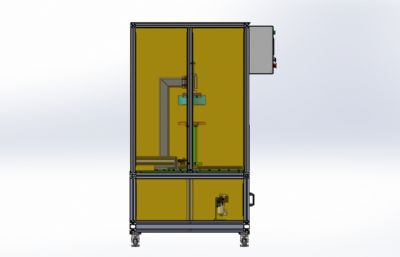

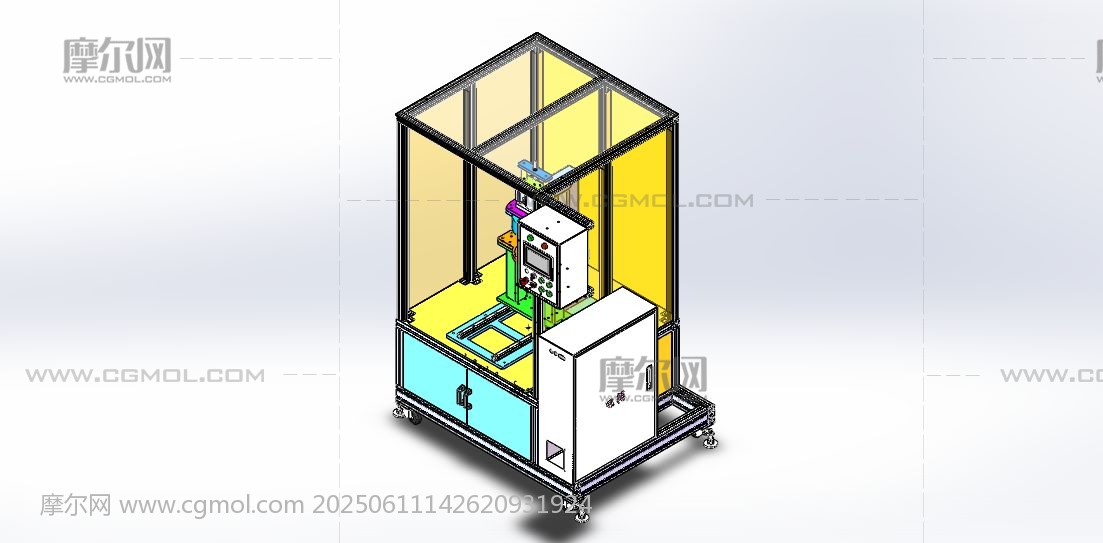

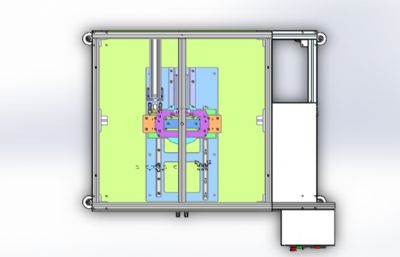

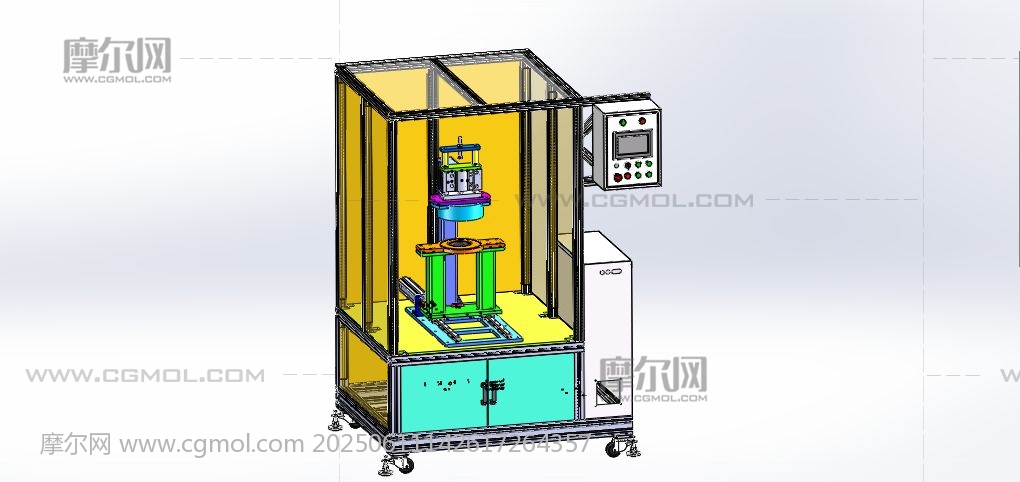

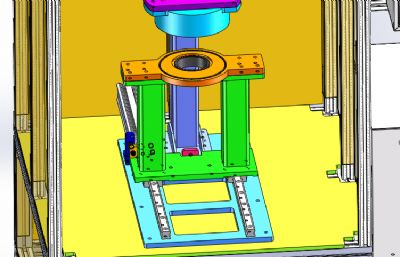

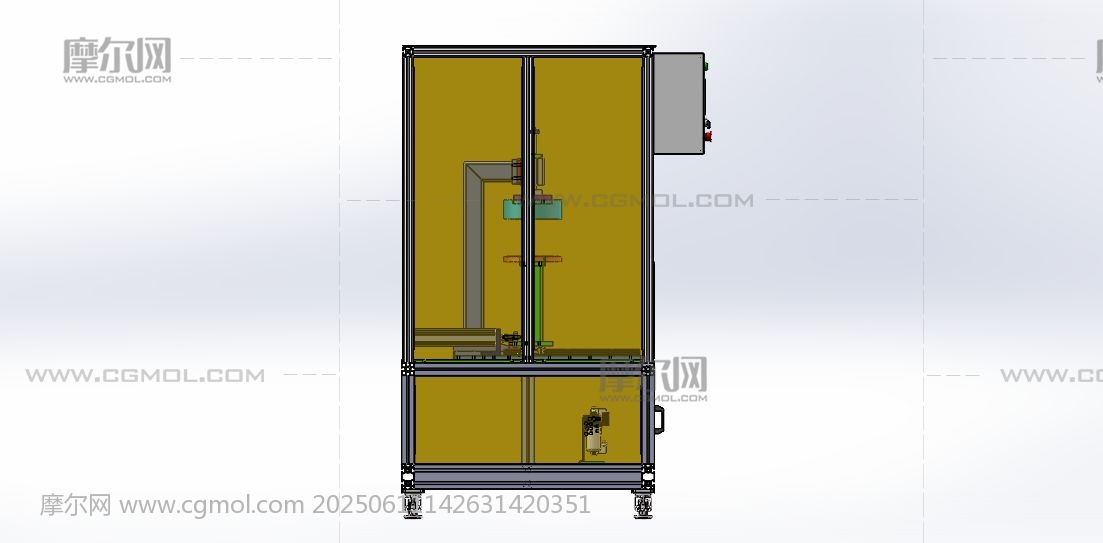

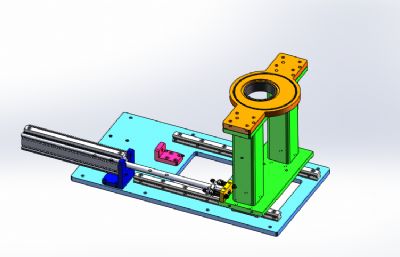

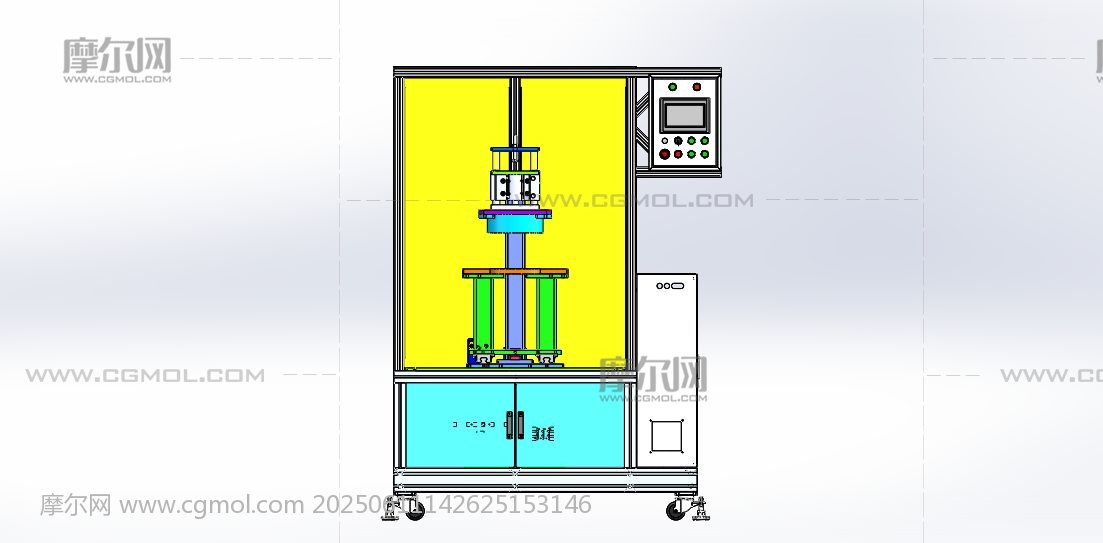

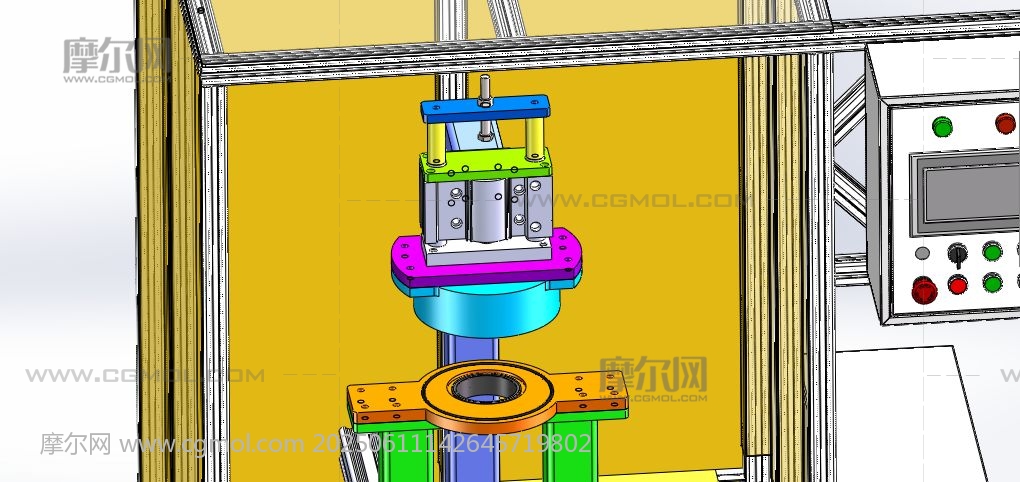

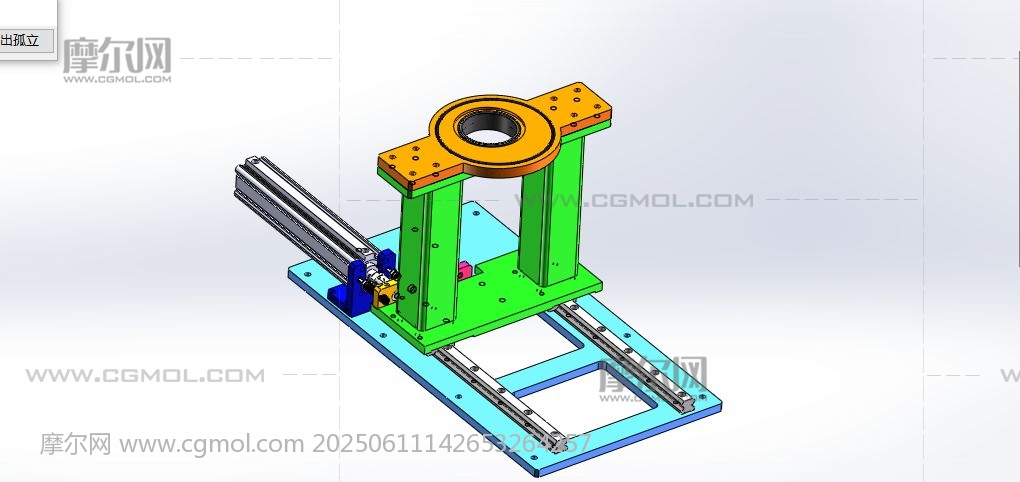

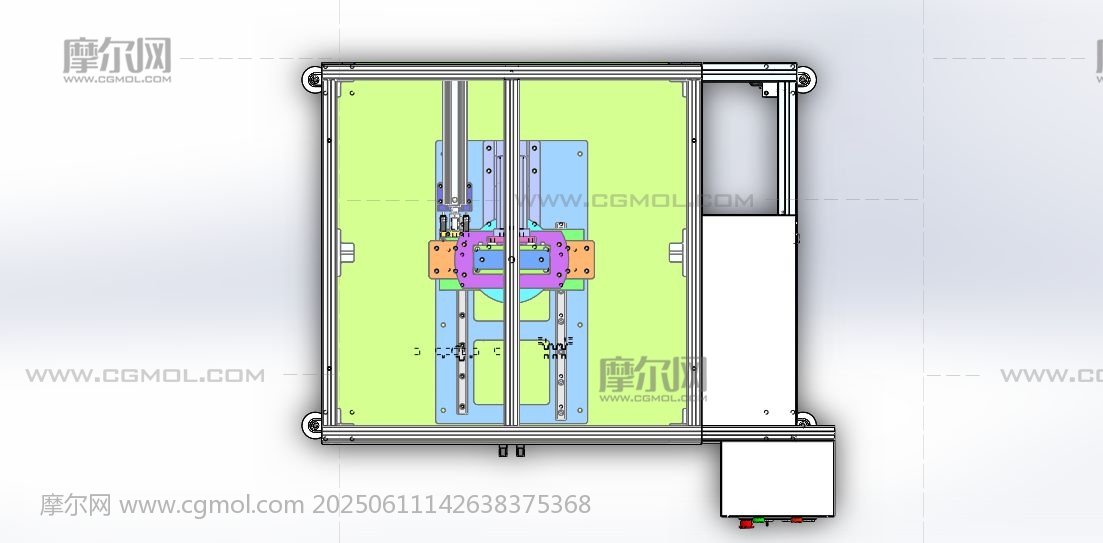

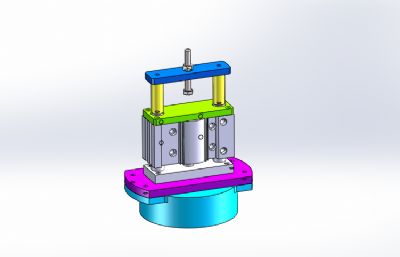

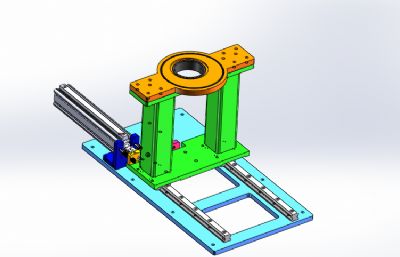

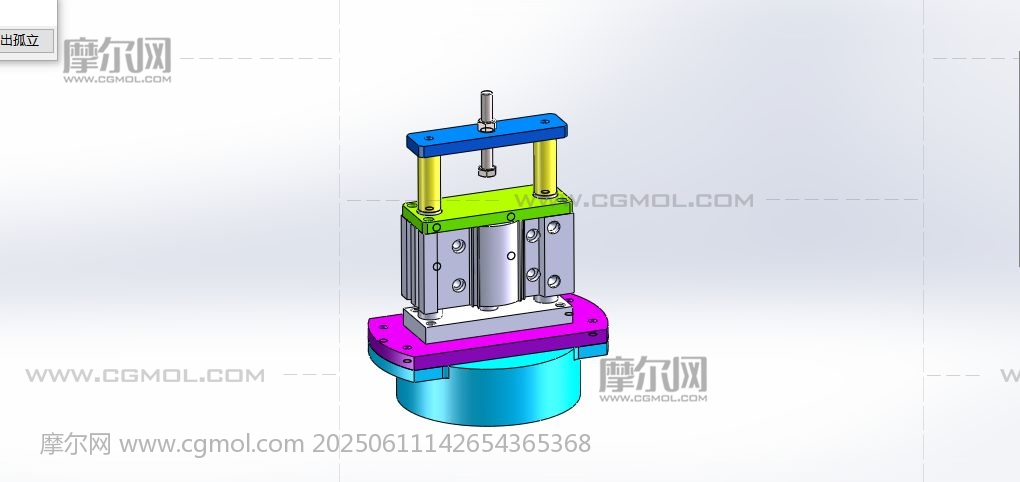

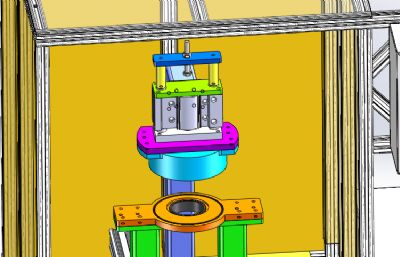

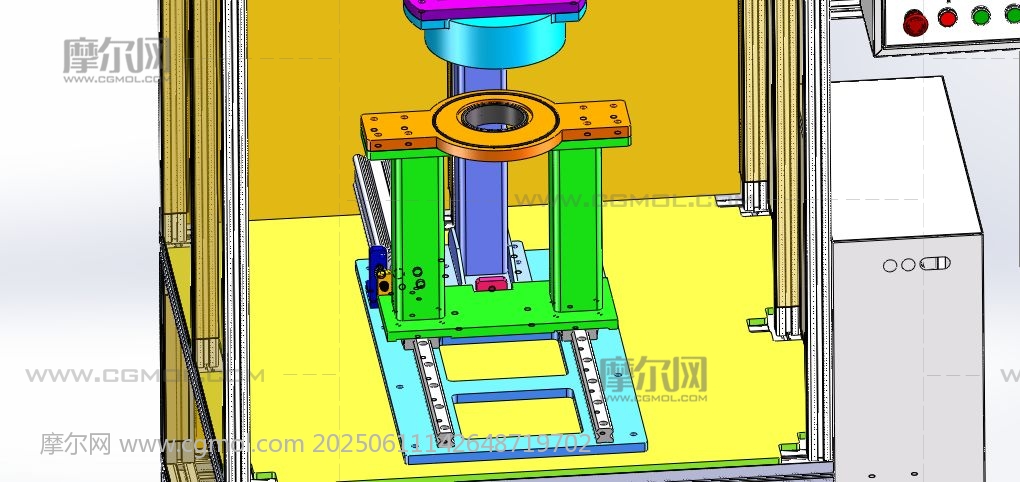

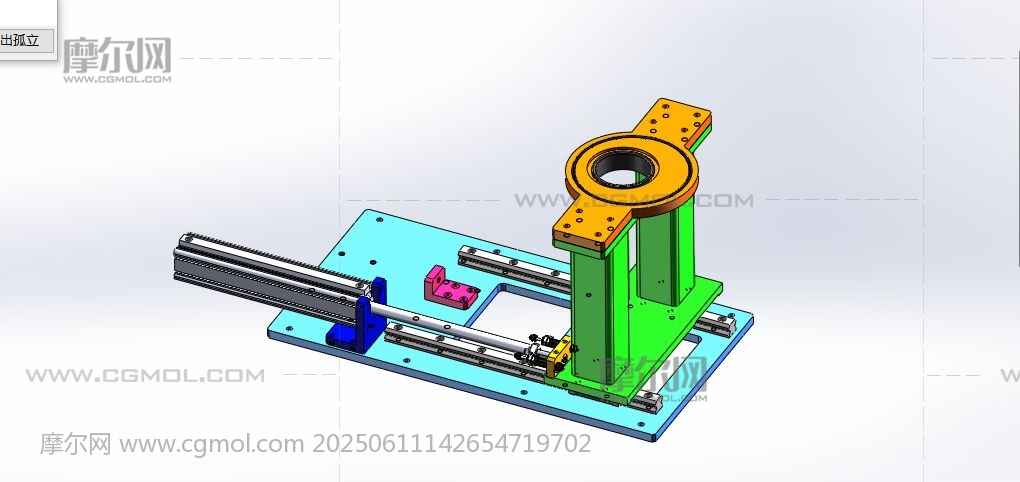

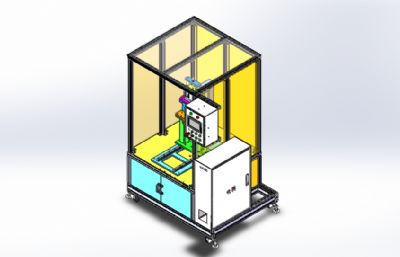

法兰气密性检测设备 设计思路：用于检测油泵法兰的气密性，检测气压大小为250pa，法兰上下两侧均用密封圈密封，下侧为法兰固定座，上侧为压紧密封座，气缸压紧，同时给定检测气压250pa，在测量时间范围内气压稳定在合格范围时，判断气密性良好，否则，判断为产品泄露，不合格。 法兰气密性检测设备结构介绍：铝型材机架、防护罩、法兰工位切换底座、法兰压紧密封、法兰密封固定底座、人工上料工位、气密性检测仪、操作按钮以及报警提示装置和电气配件构成。 主要结构介绍： 1，铝型材机架：是由50*50铝型材组装而成； 2，防护罩：是由安全门、PVC防护板组成； 3，法兰工位切换底座：由气缸和直线导轨构成； 4，法兰压紧密封：由法兰密封压头、压紧气缸和密封圈组成； 5，法兰密封固定底座：由法兰固定座和密封圈组成； 6，气密性检测仪：由密封管道、电磁阀、气压检测表组成。 工作原理：人工把组装好的法兰总成放在设备定位工装上，确认产品放置无误后，手动按下启动开关，自动切换至检测工位，法兰压紧密封气缸下压，此时自动充气，待充气压力达到设定值后，停止充气，在充气的同时，系统进行检测保压压力，在设定时间内保压在合格范围内，自动判断为密封良好，否则判断为漏气，不合格。 图纸为solidworks 2018版本设计，一款法兰气密性检测设备。
