PA尼龙管（油管）自动压装机

模型说明：

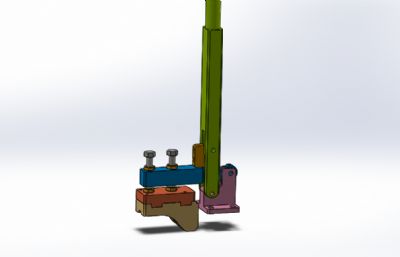

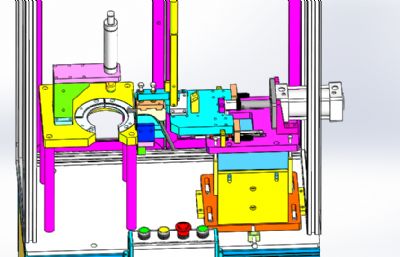

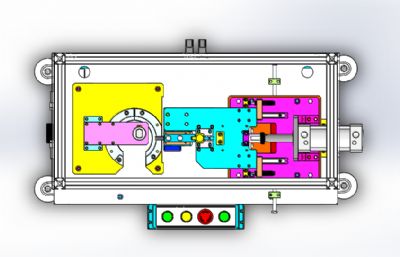

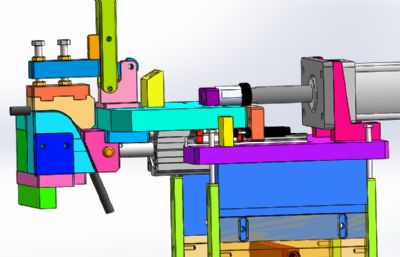

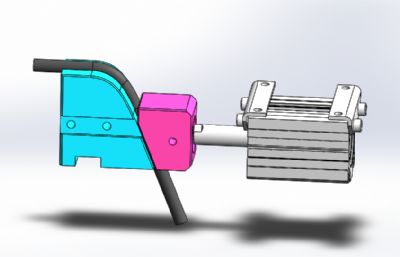

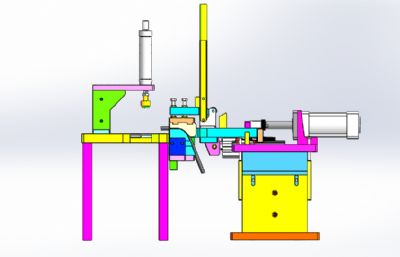

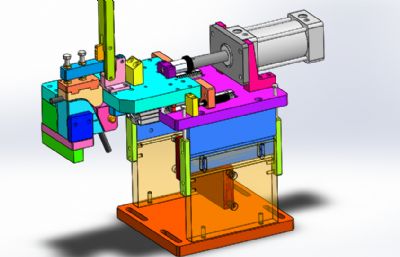

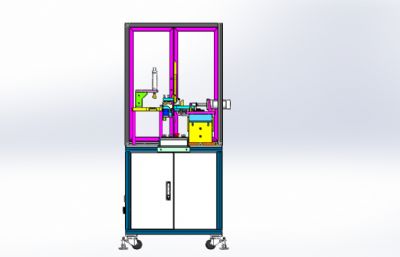

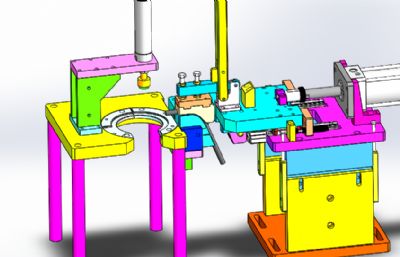

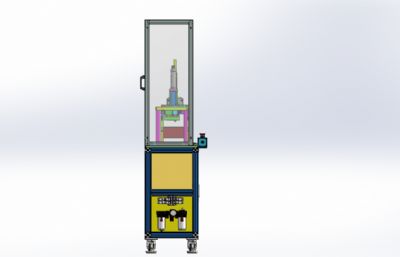

燃油泵PA尼龙管压装设备 设计思路：用于把尼龙管压入到燃油泵法兰接口，压入到位，保证密封不漏油。压入前，在接口位置涂上润滑油，然后把油管固定在夹具上，夹紧油管，利用气缸，操作按钮开关，实现点动控制压入气缸的推进位移，直到把油管压入到位为止。 燃油泵PA尼龙管压装设备：铝型材机架、防护罩、燃油泵法兰固定工装、压紧机构、尼龙管固定夹具、油管压入模组、操作按钮和电气配件构成。 主要结构介绍： 1，铝型材机架：是由40*40铝型材组装而成； 2，防护罩：是由安全门、PVC透明玻璃板组成； 3，燃油泵法兰固定工装：由法兰仿形底座和立柱组成； 4，压紧机构：由压头和气缸组成； 5，尼龙管固定夹具：由仿形夹紧块、手动夹具和气动夹具两部分组成； 6，油管压入模组：由导轨、滑座和气缸组成； 工作原理：人工把燃油泵总成放入到法兰固定工装上，确认产品放置无误后，手动按下启动开关，压紧机构把法兰压紧，人工点动操作按钮，压入气缸推进，人工观察油管位置，对准法兰接口位置，确认无误后，继续操作按钮，气缸推进，把油管压入到位后停止操作按钮，完成油管压装。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款燃油泵PA尼龙管压装设备。
