铝型材切割机

模型说明：

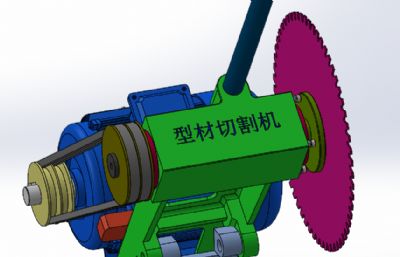

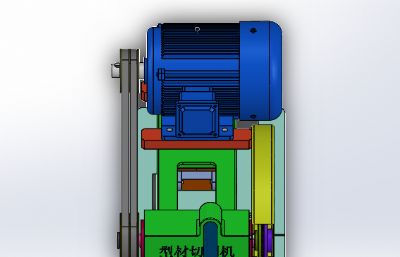

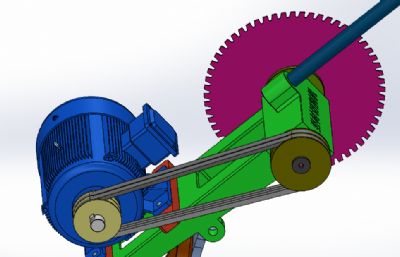

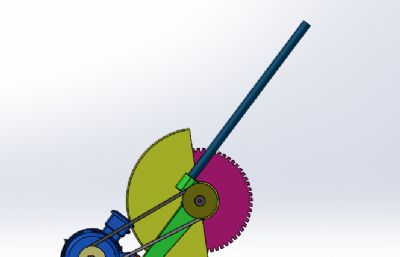

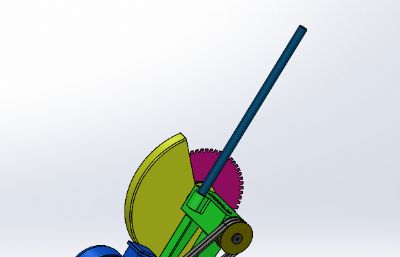

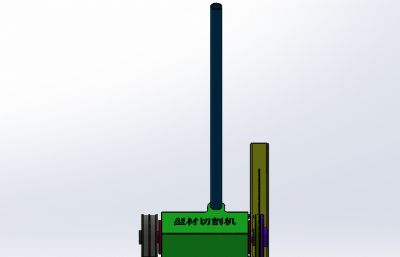

铝型材切割机 设计思路：锯片切割铝型材，锯片直径320mm，安装750瓦三相异步电动机，通过皮带轮传动；铝型材固定使用夹具夹紧，安装按钮启动切割机运转。 铝型材切割机结构介绍：切割机底座、动力传动系统、人工操作手柄、铝型材夹具和电气配件构成。 主要结构介绍： 1，切割机底座：是由角铁焊接而成； 2，动力传动系统：是由电动机、锯片、轴承座、传动皮带、皮带轮组成； 3，铝型材夹具：由固定夹板和活动夹板构成； 4，电气配件：由启动按钮和交流接触器组成。 工作原理：人工把铝型材固定在切割机夹具上，安装所需要的尺寸固定好相应的位置，并且夹紧铝型材，手动按下启动开关，切割机开始运转，手持手柄下压即可把铝型材切断。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款铝型材切割机。
