全自动转子绕线机

模型说明：

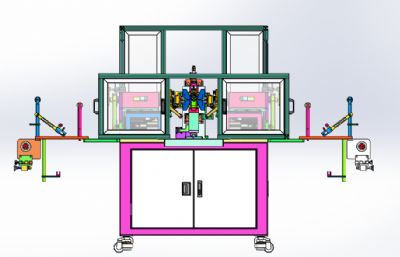

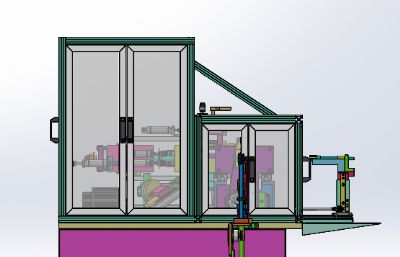

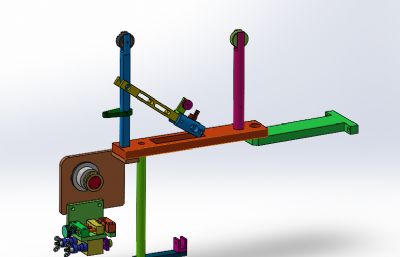

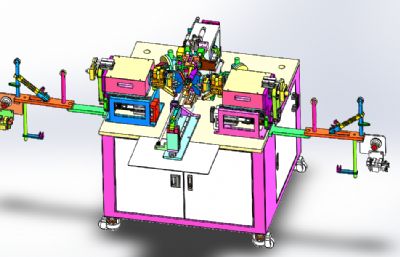

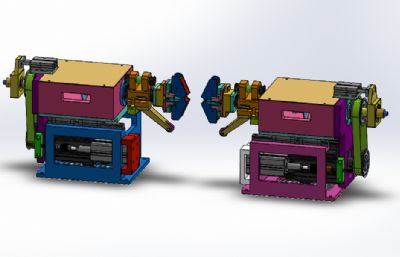

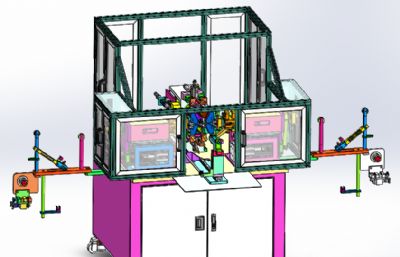

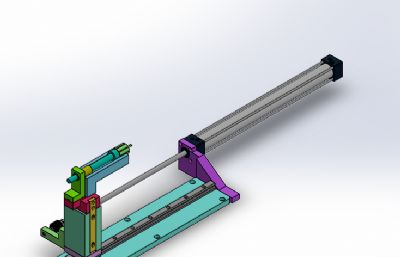

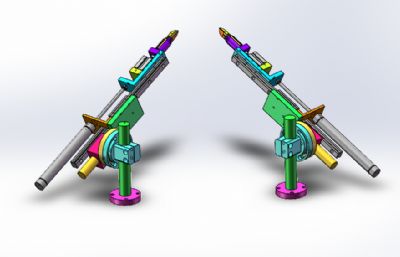

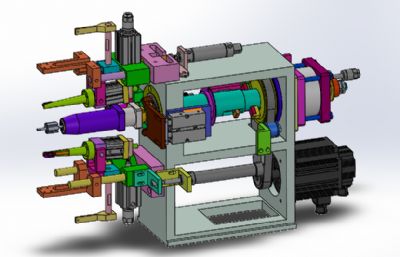

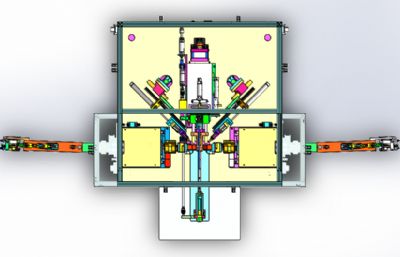

转子自动绕线机 设计思路：全自动转子自动绕线，只需要人工放料，即可完成绕线工序，转子绕组一共有8组线圈，绕线机是由左右两个绕线机构负责完成，两个绕线机构同时工作，当各自绕完一组线圈后，转子旋转45°，继续绕下一组线圈，直到一共完成8组线圈为止，人工放好转子后，送料机构将转子切换到绕线工作位置，绕线工位有转子夹紧工装，并且可以夹紧旋转，当转子被夹紧后，左右绕线工位开始绕线工作，当绕线完成后，两边剪线工位将铜线剪断。 转子自动绕线机结构介绍：机架底座、防护罩、转子送料机构、绕线机构、转子夹紧旋转机构、漆包线进料导向机构、铜线剪断机构、铜线夹紧机构和电气配件构成。 主要结构介绍： 1，机架底座：是由钣金折弯、焊接而成； 2，防护罩：是由安全门、安全光栅、气缸导轨滑块升降机构组成； 3，转子送料机构：由定位底座和夹具组件构成； 4，绕线机构：由铜线导向座、绕线臂、旋转轴、同步带传动组件、伺服电机和换向器压紧机构组成； 5，转子夹紧旋转机构：由转子夹头、转轴、同步带传动组件和伺服电机组成； 6，漆包线进料导向机构：由进料导向组件、自动感应装置和牵引装置组成； 7，铜线剪断机构：由气缸、导轨和剪线夹具组成； 8，铜线夹紧机构：由气缸、压头和导向座组成。 工作原理：人工把转子放在转子上料工位上，确认放置无误后，双手按下启动开关，转子送料机构把转子切换至绕线工作位置，当感应到转子到位后，转子夹紧机构把转子另一端轴夹紧，转子送料机构复位至放料位置，此时左右两个绕线机构会根据设定好的绕组圈数同时进行绕线工作，当到达设定圈数后停止，接着转子转过45°，继续进行绕线工作，直到一共完成8组绕线为止，完成绕线后，两边剪线机构将铜线剪断，完成转子绕线工作。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款转子自动绕线机。
