电机磁铁充磁机头

模型说明：

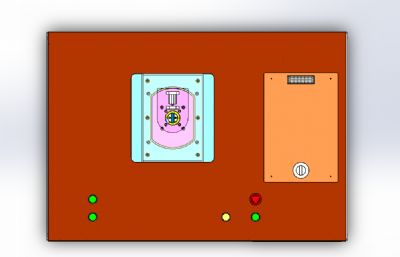

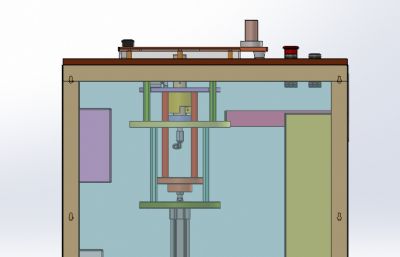

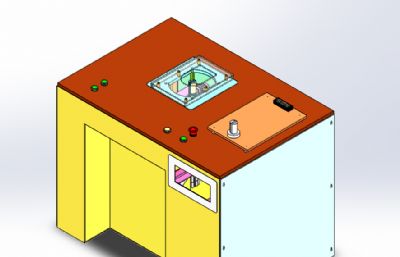

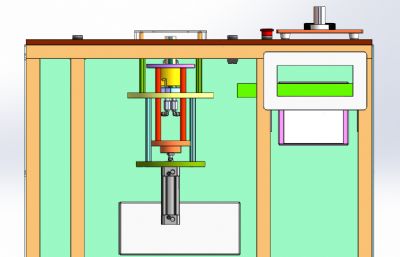

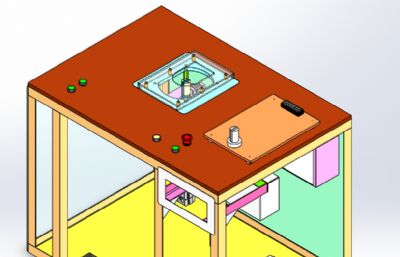

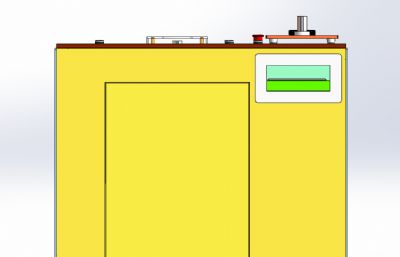

电机磁铁充磁机头 设计思路：设定磁通量的大小自动充磁，充磁完成后需要检查磁通量的大小是否合格，不合格自动报警提示，设备由两个工位组成，分别为充磁工位和检查工位。先把压装好永磁体的电机壳体固定在充磁工位上，充磁工位由充磁模块和升降机构组成。工作面板是材质是电木板，绝缘防止触电。 电机磁铁充磁机头结构介绍：角铁焊接机子、工作面板、操作开关、充磁工装、磁通量检测工装、冷水机和电气配件构成。 主要结构介绍： 1，角铁焊接机子：是由40*40角铁焊接而成； 2，工作面板：是电木板材质加工而成； 3，操作开关：由启动开关和急停开关、报警指示灯组成； 4，充磁工装：由升降机构和充磁模块组成； 5，冷水机：工作需要配一台冷水机降温。 工作原理：人工把压装好永磁体的电机外壳放在充磁工位上，确认放置无误后，按下启动开关，自动充磁，充磁时间为2s，完成充磁后产品自动弹出，再把产品放到磁通量检测工位检测磁通量大小是否合格。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款电机磁铁充磁机头。
