燃油泵法兰支撑杆压装设备

模型说明：

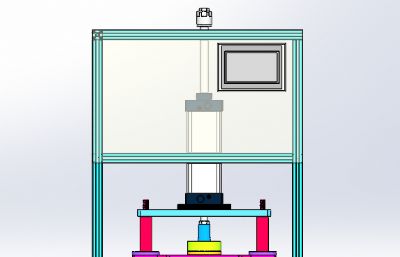

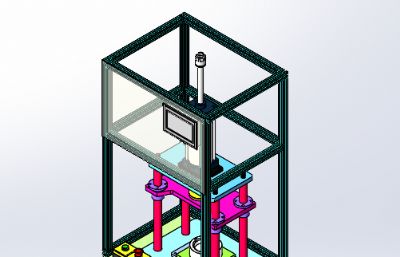

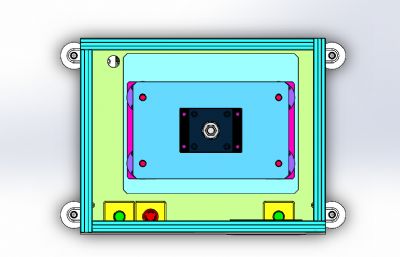

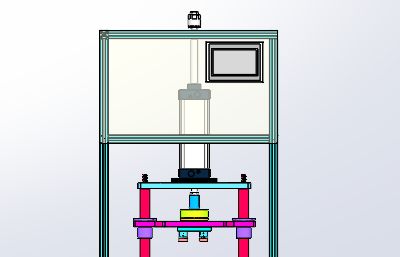

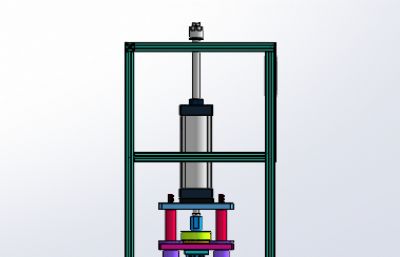

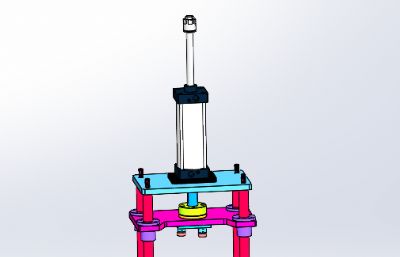

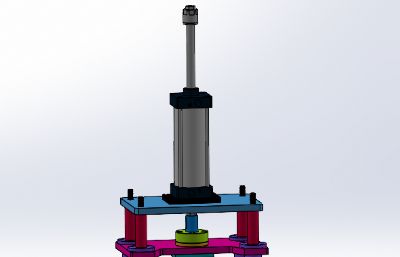

燃油泵法兰压支撑杆设备 设计思路：利用气缸下压完成支撑杆的压装，压装设备是由压力机构组成，压力机构上模安装有支撑杆压头，压头是可以固定支撑杆，利用玻珠螺丝固定；下面安装的是法兰底座，用于将法兰定位，上方安装压紧气缸。 燃油泵法兰压支撑杆设备结构介绍：设备机架、防护罩、压装机构、法兰定位底座和电气配件构成。 主要结构介绍： 1，设备机架：是由40*40铝型材组装而成； 2，防护罩：是由30*30铝型材、光栅组成； 3，压装机构：由立柱、上下模板、导柱直线轴承、气缸和压头组成； 4，法兰定位底座：由法兰固定底座组成。 工作原理：人工把法兰固定在底座上，然后分别在两个压头上安装支撑杆，安装完成后，双手按下启动开关，完成支撑杆的压装工序。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款燃油泵法兰压支撑杆设备。
