油泵精滤器滤网油管压力阀压装机

模型说明：

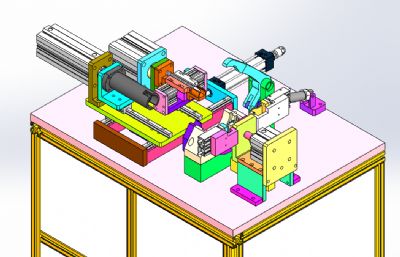

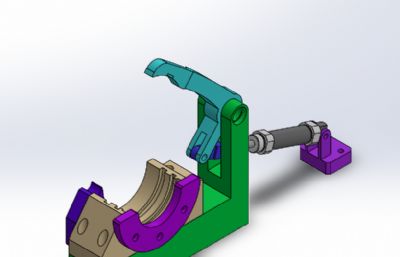

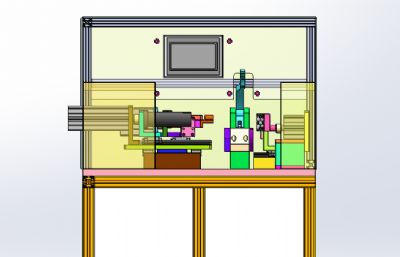

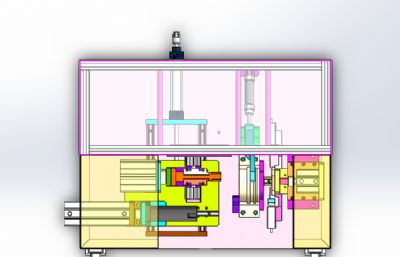

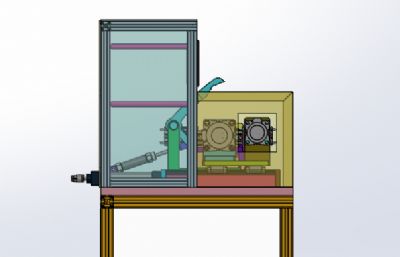

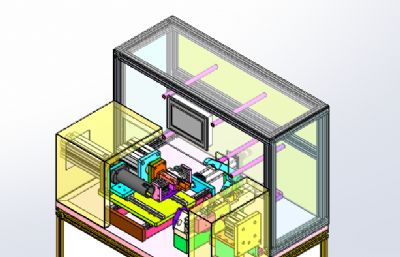

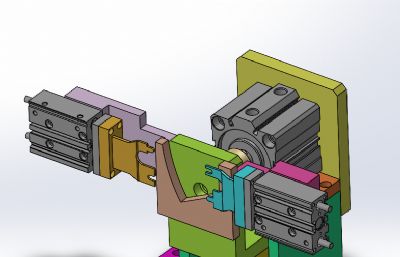

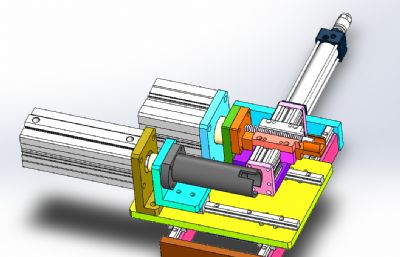

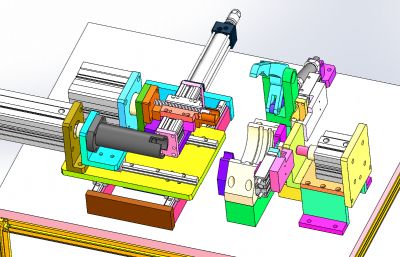

燃油泵精滤器油管过滤网压力阀压装机 设计思路：设备需要把油管、压力阀和过滤网压入到过滤器对应组装位置出。把过滤器按照合适的位置固定在定位底座上，并且通过夹具夹紧。左边一共有两个工位，前工位是压力阀压装，后工位是油管压装工位；右边的工位是过滤网压装工位。先压入油管，接着压装压力阀，最后把过滤网压入到位。 燃油泵精滤器油管过滤网压力阀压装机结构介绍：设备机架、防护罩、过滤器定位夹紧工装、油管压装工位、压力阀压装机构、过滤网压装工位和设备主体机身。 主要结构介绍： 1，设备机架：是由40*40铝型材组装而成； 2，防护罩：是由30*30铝型材、光栅组成； 3，过滤器定位夹紧工装：由过滤器固定底座和夹紧机构组成； 4，油管压装工位：由油管夹具和压紧气缸组成； 5，压力阀压装机构：由压力阀固定座和压紧气缸组成； 6，过滤网压装工位：由滤网夹紧机构和压装机构组成。 工作原理：人工把油管、压力阀、过滤器和过滤网分别固定在对应的定位工装上，双手按下启动开关，油管自动压入到位，接着切换至压力阀压装工位，把压力阀压入到位，最后再将过滤网压入到位。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款燃油泵精滤器油管过滤网压力阀压装机。
