工业粉碎机

模型说明：

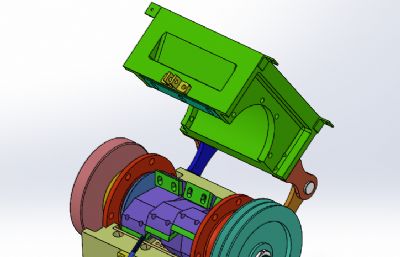

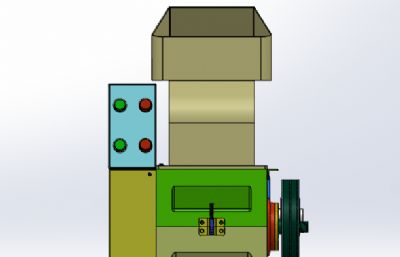

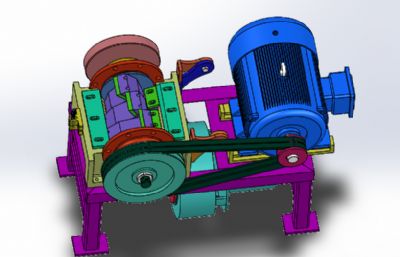

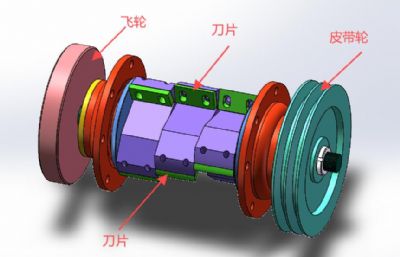

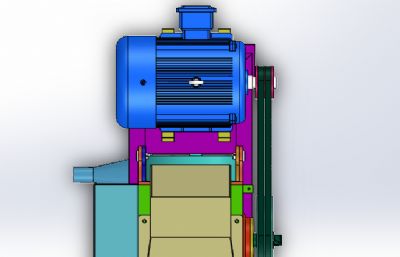

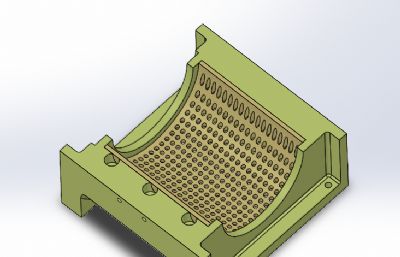

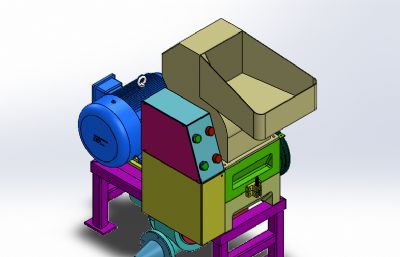

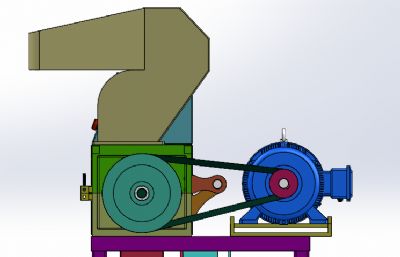

工业粉碎机 设计思路：利用滚刀旋转将工业塑料制品进行粉碎回收利用，把物料放入回收箱中自动粉碎，刀片是由两部分组成，分别是固定刀片和旋转滚刀，固定刀片是安装在固定座上，旋转滚刀一共有6片安装在旋转轴上，通过皮带轮、皮带带动旋转，刀片下面是粉碎过滤箱，当物料被粉碎成小颗粒之后会被下面的鼓风机吹出，进行物料的收集。 工业粉碎机结构介绍：主体机架、投放物料箱、粉碎刀片组件、传动机构和电气配件构成。 主要结构介绍： 1，主体机架：是由角铁焊接而成； 2，投放物料箱：是由钣金折弯、焊接而成； 3，粉碎刀片组件：由刀片、旋转轴、飞轮盘组成； 4，传动机构：是由电动机、传动皮带、皮带轮组成； 5，电气配件：由启动按钮和交流接触器组成。 工作原理：人工把塑料制品放入到粉碎机投料箱里面，物料自动掉落到粉碎机构中进行粉碎，直到被粉碎形成小颗粒以后，经过小颗粒过滤箱，最后被鼓风机吹出到收集区域，完成粉碎工作。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款工业粉碎机。
